电站焊接闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型，另一种是按JB3595标准的国标型。其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。电站焊接闸阀中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。电站焊接闸阀适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

电站焊接闸阀产品特点：

1、壳体精密铸造工艺，外观光洁，组织均匀，满足高中低压要求。

2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命。

3、背密封设计，有效保护密封填料，杜绝跑冒滴漏。

4、双闸板设计，密封面自动 100% 吻合，特别方便在线检修。

5、高压水强度，高压气体强度，无损检测等多道检测，全面控制铸钢件质量。

6、阀杆表面经精密磨削，抗擦伤，有效地减轻启闭力矩，操作更轻松。

7、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏。

8、双向承压密封设计，满足各类特殊工况的苛刻要求。

9、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测。

10、各类自控智能型电装选择，实现远程自动控制及自动检测。

电动焊接闸阀执行标准

● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；

● 结构长度按E101的规定或按用户提供尺寸

● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

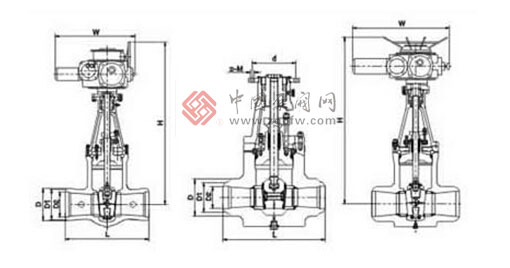

电动焊接闸阀结构图

电动焊接闸阀主要性能规范

电动焊接闸阀主要零件材料
