高加出口四通阀（高加出口止回阀）详细介绍

高加进出口四通阀主要零件材料

阀体：优质碳钢，阀盖：优质碳钢

阀杆：铬钼钢，密封圈：增强柔性石墨

阀瓣：硬质合金，阀座：硬质合金

填料：柔性石墨，支架：碳钢

高加进出口四通阀主要型号规格：

型号：H61Y;H62Y

公称压力：PN 20.0，25.0，30.0mpa

公称通径：DN 175，225，275，300mm

高加出口止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质.

高加进出口四通阀结构特点：

1.阀门中腔采用压力自紧密结构，密封性好；

2.阀门上部设计了手轮关紧结构，高加解列、检修时，旋下手轮顶紧阀瓣，可防止给水泄漏进入高加及导致密封面损坏，防止误操作而使给水进入高加，并在阀门因意外卡阻时也能够顺利关闭阀门；

3.进口阀采用了外置活塞室结构，控制介质为凝结水，控制系统因在低温度、低压力、低压差下工作而具有较高的可靠性；

    高加给水加热器用进口阀（入口阀）、出口阀（出口止回阀）系列产品分别用于50MW-600MW锅炉高压加热器进口和出口处，作为高加的保护阀门。高加运行过程中，当发生管系泄漏或疏水阀失灵等情况时会导致汽侧水位升高，易造成高压给水倒灌入汽轮机。为防止事故发生，当汽侧水位达到报警水位时，电接点水位发讯器接点接通，快速启闭电磁阀打开，凝结水进入进口阀活塞上方，进口阀瓣关闭，切断进口高加的给水，同时旁路打开，给水经旁路进入锅炉，高加解列，从而保证机组正常运行。高加投入时，进口阀阀瓣在系统内给水压力作用下自动开启并切断旁路，给水经过高压加热器后进入锅炉，从而提高电厂的热效率并保证机组安全运行。

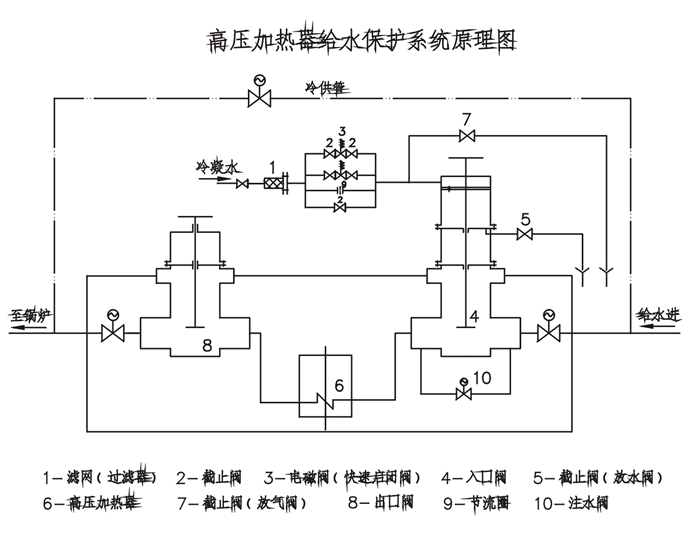

高加给水加热器保护系统原理图

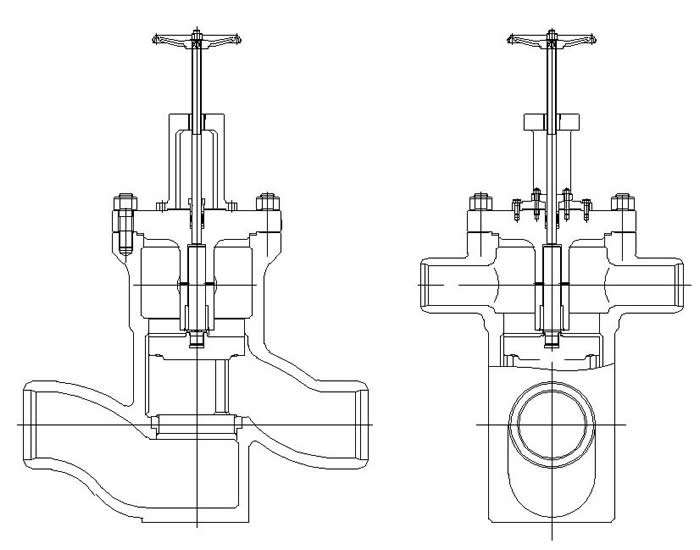

高加进出口四通阀(H62Y、高加出口止回阀)结构示意图

由于高加进出口四通阀(H62Y、高加出口止回阀)产品改进和技术创新或者一些特殊要求，各种阀门的连接尺寸可能会有所变化，请联系生产厂家，以得到最新的产品资料。
